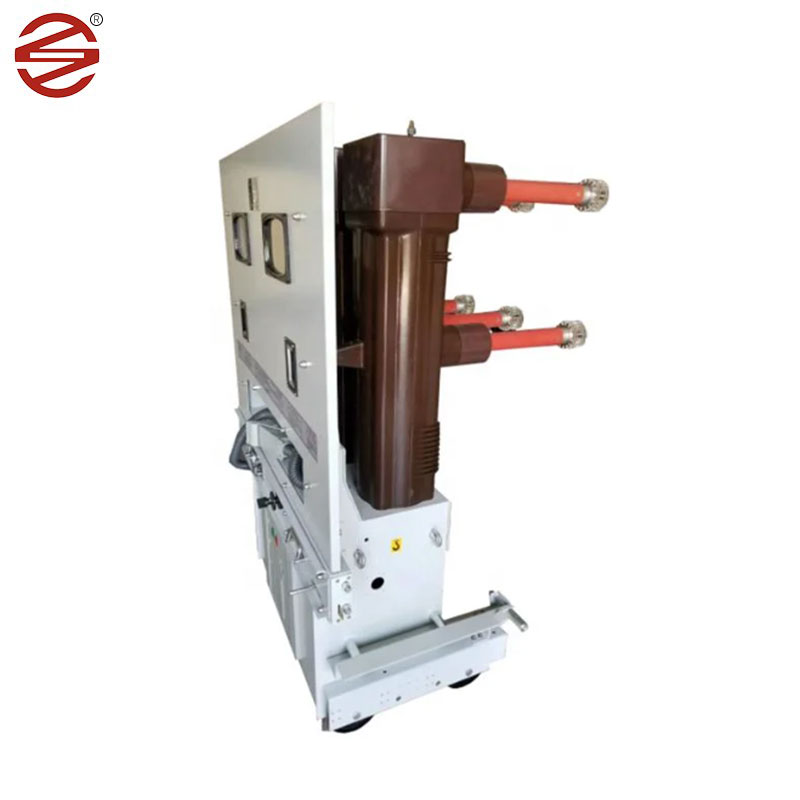

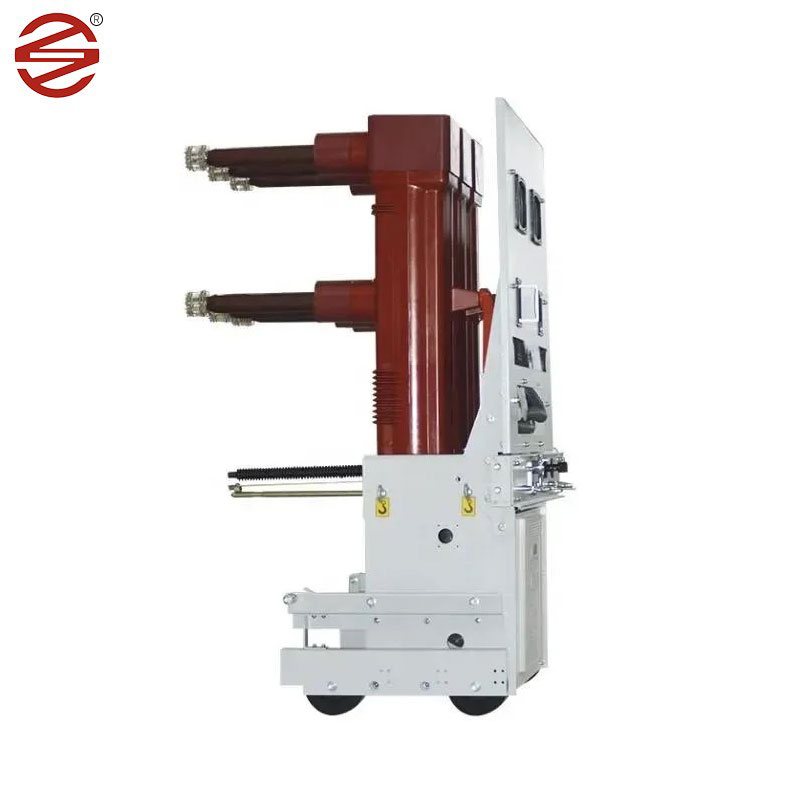

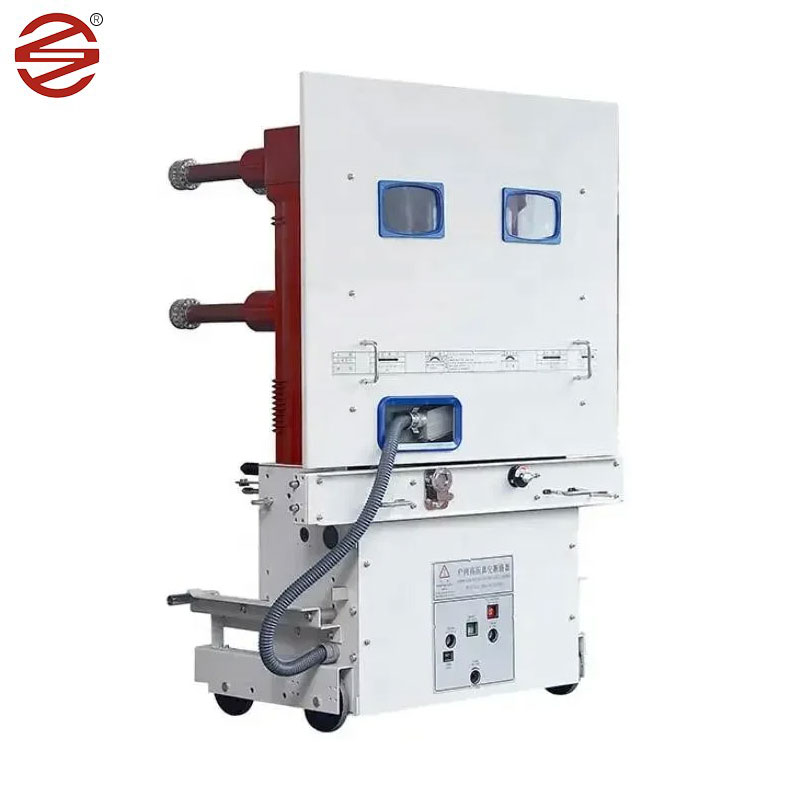

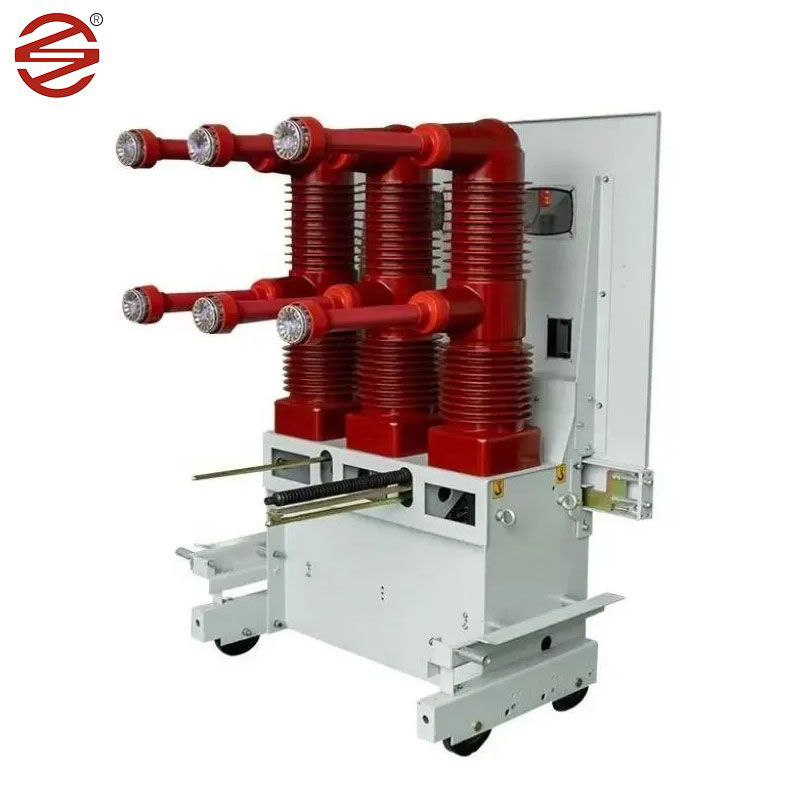

40.5KV ভ্যাকুয়াম সার্কিট ব্রেকার

ডাহু বৈদ্যুতিন দ্বারা উত্পাদিত 40.5KV ভ্যাকুয়াম সার্কিট ব্রেকার তিন-পর্যায়ের এসি 50Hz, 40.5KV সিস্টেমের জন্য উপযুক্ত। এটি শিল্প ও খনির উদ্যোগ, বিদ্যুৎকেন্দ্র এবং সাবস্টেশনগুলির জন্য লোড কারেন্ট, ওভারলোড বর্তমান ফল্ট কারেন্ট হিসাবে স্যুইচিং হিসাবে ব্যবহার করা যেতে পারে এবং ঘন ঘন অপারেশন অনুষ্ঠানের জন্য উপযুক্ত। এই সার্কিট ব্রেকারটি উপরে এবং ডাউন বিন্যাস কাঠামো গ্রহণ করে, যা কার্যকরভাবে সার্কিট ব্রেকারের গভীরতা হ্রাস করে। এবং যৌগিক নিরোধক কাঠামো, ত্রি-পর্যায়ের আর্ক নিভেটিং চেম্বার এবং সম্পর্কিত চার্জযুক্ত দেহটি তিনটি স্বতন্ত্র ইপোক্সি রজন নিরোধক শেল দ্বারা পৃথক করে গ্রহণ করুন।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

যৌগিক নিরোধক কাঠামো ব্যবহার করার পরে, 40.5KV ভ্যাকুয়াম সার্কিট ব্রেকার স্বাভাবিক অপারেটিং অবস্থার অধীনে বায়ু দূরত্ব এবং ক্রাইপ দূরত্বের প্রয়োজনীয়তা পূরণ করে এবং সার্কিট ব্রেকারের ভলিউমকে কার্যকরভাবে হ্রাস করে, প্রধান পরিবাহী লুপ ভ্যাকুয়াম ইন্টারপ্রেটার এবং গতিশীল এবং স্ট্যাটিক কন্ডাকটিভ সংযোগটি অন্তরক সিলিন্ডারে ইনস্টল করা হয়, যাতে পর্বটি কেবল 300 মিমি হয়। প্রধান সার্কিট বৈদ্যুতিক সংযোগগুলি উচ্চ নির্ভরযোগ্যতার সাথে সমস্ত স্থির সংযোগ।

পণ্যের বিবরণ

মডুলার মেকানিজম

মডুলার মেকানিজম ডিজাইন, অত্যন্ত মানক কাঠামো;

প্রক্রিয়া একত্রিত / বিচ্ছিন্ন করা সহজ এবং বজায় রাখা সহজ;

কম অংশের সাথে উচ্চ নির্ভরযোগ্যতা

ইন্টিগ্রেটেড চার্জিং হ্যান্ডেল, অপারেশনকে সুবিধাজনক এবং সহজ করে তোলে

পট-টাইপ মেরু

পরিবেশ বান্ধব অন্তরক উপাদান, PA66 হালকা ওজন, উচ্চ ডাইলেট্রিক পারফরম্যান্স সরবরাহ করে;

পণ্য জীবনচক্রের পরে পুনর্ব্যবহারযোগ্য এবং সহজ নিষ্পত্তি;

ব্যয় কার্যকর এবং নির্ভরযোগ্য;

ভ্যাকুয়াম সার্কিট ব্রেকার

আইইসি এবং জিবি স্ট্যান্ডার্ডগুলির প্রয়োজনীয়তা পুরোপুরি পূরণ করে;

সম্পূর্ণ ইন্টারলকিং, অপব্যবহার রোধ করুন এবং অপারেশনটিতে সুরক্ষা সরবরাহ করুন;

মডুলার ডিজাইন, সংক্ষিপ্ত বিতরণ সময়;

ছোট খোলার রিবাউন্ড এবং দুর্দান্ত পারফরম্যান্স;

পারফরম্যান্স সুবিধা

পণ্যটি একটি বাইস্টেবল স্থায়ী চৌম্বক অপারেটিং মেকানিজম দিয়ে সজ্জিত, একটি হোল্ডিং ফোর্স সরবরাহের জন্য স্থায়ী চৌম্বক দ্বারা প্রক্রিয়াটি স্থায়ী চৌম্বক দিয়ে সজ্জিত করা হয়, যাতে প্রচলিত বসন্ত অপারেটিং মেকানিজমের সাথে তুলনা করে সুইচটি উন্মুক্ত এবং বদ্ধ অবস্থায় বজায় থাকে, যান্ত্রিক অংশগুলির সংখ্যা হ্রাস করা হয়, যান্ত্রিক সংক্রমণ শৃঙ্খলাটি সংক্ষিপ্ত করা হয়, যাতে মহান জীবনযাত্রা মহান হয়।

প্রধান প্রযুক্তিগত স্পেসিফিকেশন

প্রকল্প		ইউনিট	প্যারামিটার
রেট ভোল্টেজ		কেভি	40.5
রেটেড কারেন্ট		A	1250		1600	2000、2500
রেট শর্ট সার্কিট ব্রেকিং কারেন্ট		দ্য	25	31.5	25	31.5
গতিশীল স্থিতিশীল বর্তমান (শীর্ষ মান)		দ্য	63	80	63	80
4 এস তাপ স্থিতিশীল বর্তমান		দ্য	25	31.5	25	31.5
রেটযুক্ত শর্ট সার্কিট তৈরি বর্তমান (শীর্ষ মান)		দ্য	63	80	63	80
রেটযুক্ত শর্ট সার্কিট কারেন্ট ব্রেকিং টাইমস		সময়	20
অপারেটিং সিকোয়েন্স রেটেড			ও -0.3 এস-কো -180 এস-সিও
রেট ইনসুলেশন স্তর	1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে	কেভি	95
	বজ্র প্রবণতা ভোল্টেজ সহ্য করা (শিখর মান)		185
যান্ত্রিক জীবন		সময়	10000
রেটেড একক ক্যাপাসিটার ব্যাংক খোলার এবং বর্তমান		A	630
ব্যাক-টু-ব্যাক ক্যাপাসিটার ব্যাংক কারেন্ট রেটেড		A	400
শক্তি স্টোরেজ মোটর রেটেড ভোল্টেজ		V	এসি 、 ডিসি: 110; 220
শক্তি স্টোরেজ মোটর রেটেড পাওয়ার		W	≤230
শক্তি সঞ্চয়স্থান মোটর শক্তি সঞ্চয় সময়		S	≤15
বন্ধ এবং খোলার কয়েল রেটযুক্ত ভোল্টেজ		V	ডিসি: 110; 220
বন্ধ এবং খোলার কয়েল রেটেড বর্তমান		A	1.05 (110V) 0.96 (220V)
যোগাযোগ খোলার		মিমি	20 ± 2
যোগাযোগ স্ট্রোক		মিমি	7.5 ± 1.5
বিভিন্ন সময়কালের তিন-পর্যায়ের সংমিশ্রণ		এমএস	≤2
যোগাযোগ বন্ধের বাউন্স সময়		এমএস	≤3
প্রধান সার্কিট প্রতিরোধের (প্রাচীরের যোগাযোগ বাদে)		বাবু	≤40
